... заменить пластик корпуса на бронесталь... Пушку - "как настоящую", калибром миллиметра два...
Самое смешное, я даже вполне представляю техпроцесс изготовления корпуса и деталей подвески и катков этого же тигра в 10м масштабе, в рамках "гаража".
Единственное, что меня вводит в уныние - это траки. Тут литьё нужно. А это для меня слабоизученная территория.
Таки не зря потрошил принтеры.

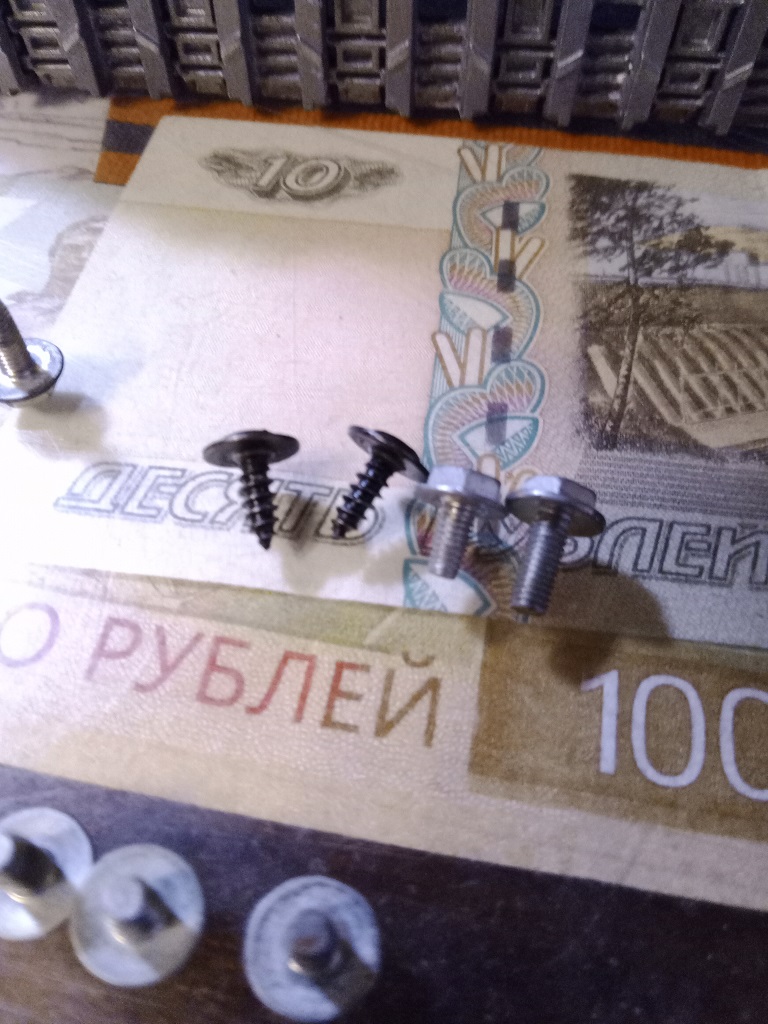

Как говорил ранее, катки крепятся саморезами, вкручиваемыми прямо в ось.
Они прекрасно меняются на болтики М3, которые я выкручивал из принтеров.
Единственный недостаток, болтики чуть короче саморезов. В принципе, это не страшно, сильной нагрузки на них нет. Но в идеале нужны болтики с длинной резьбы в 10 мм, чтоб вкручивались на всю длину оси.
Металл рычагов балансиров довольно мягкий, болтики можно вкручивать без нарезания резьбы, но часто вкручивать-выкручивать, особенно короткие, не стоит.
Пока измышлизмы.
С катками можно заморочиться. Из той же жести, которую я притащил, можно, с помощью токарно выточенных штампов наштамповать заготовок.
Толщина жестянки 0,6.
Вижу два варианта:
1. Делать одинарные диски на двух штампах. Первым делаем сам диск, вторым загибаем и формуем кромки.
2. Делаем сразу половинки диска и соединяем.
Второй вариант проще, хоть и муторнее.

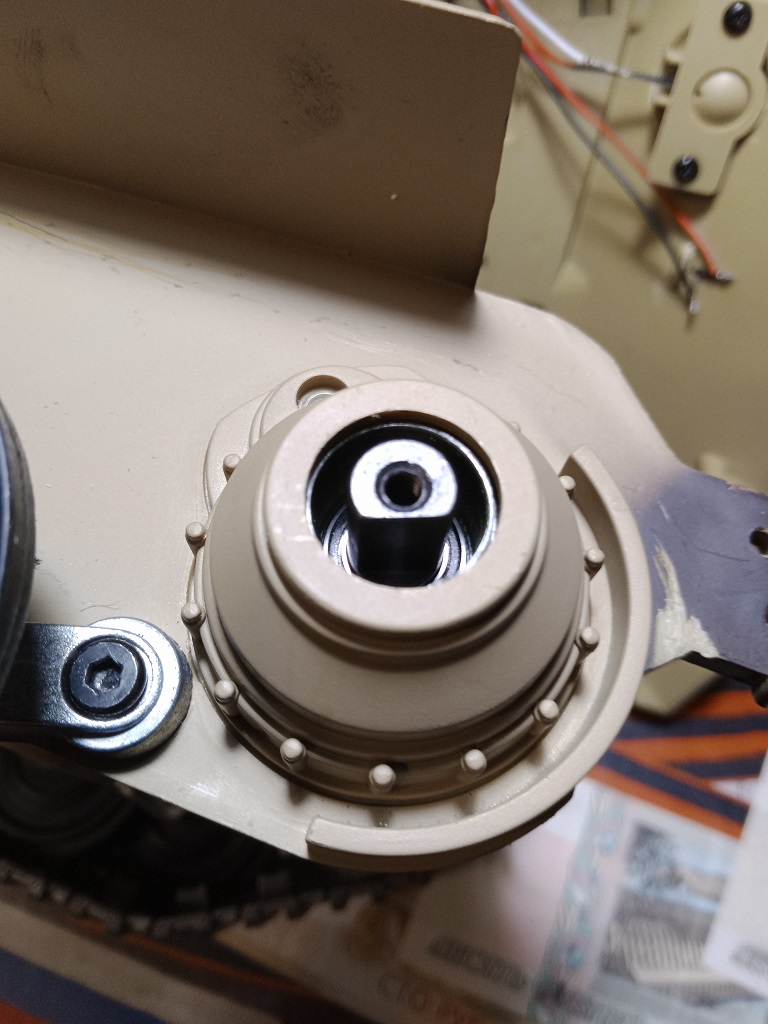

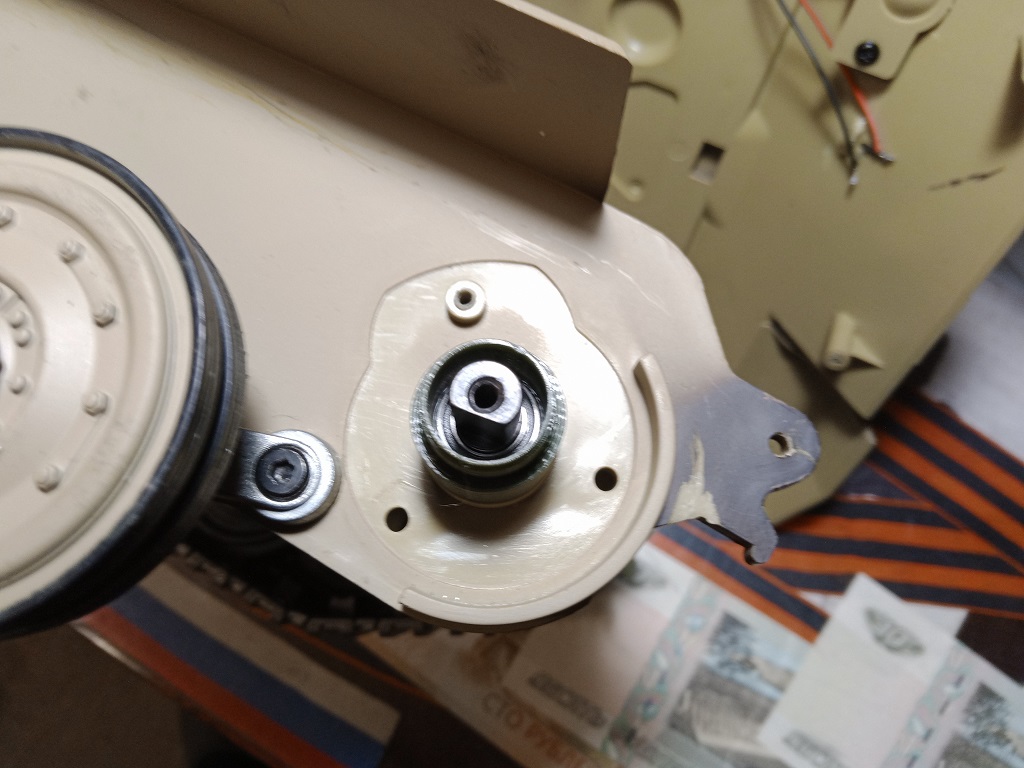

Вкорячил подшипники на ведущие валы.
Ну и заменил болтики на рычагах на М3*10.
З.Ы. Втулки чуть доработал и поменял.
З.З.Ы. Если присмотреться, то можно заметить, почему так критично важны опорные подшипники. "Гуляющая " гусля заметно погрызла корпус. И это я особо не гонял.
Поймал себя на мысли, что внутренний перфекционист имеет повадки наркодилера.
Постоянно предлагает сделать надежнее, плотнее, точнее...

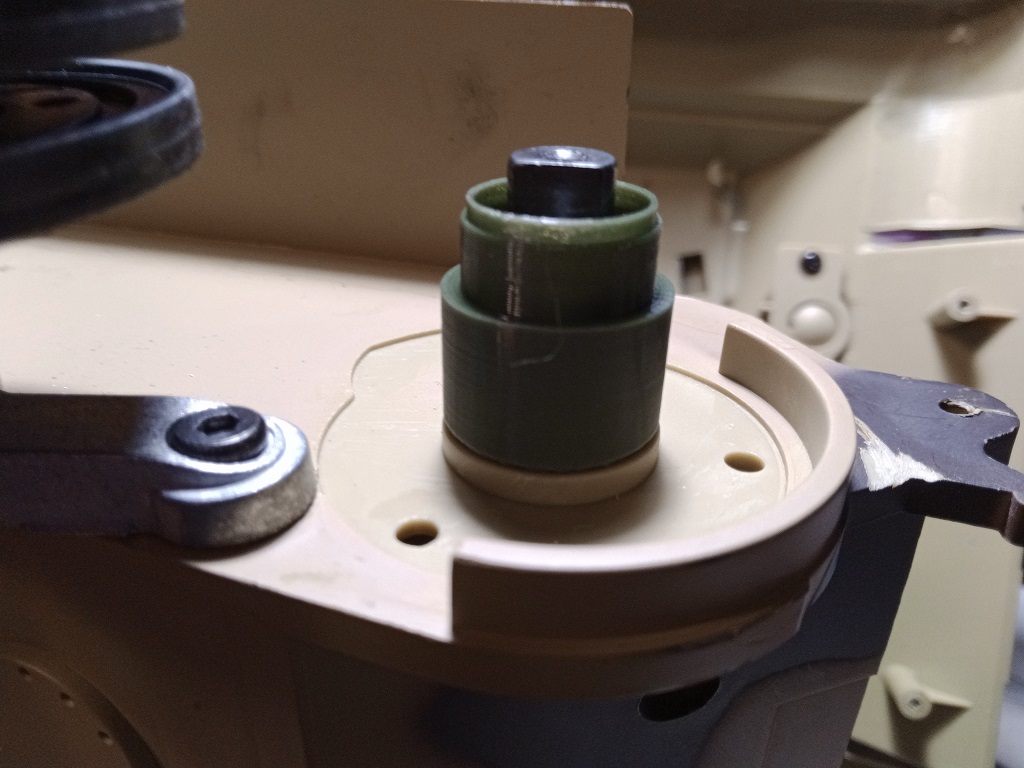

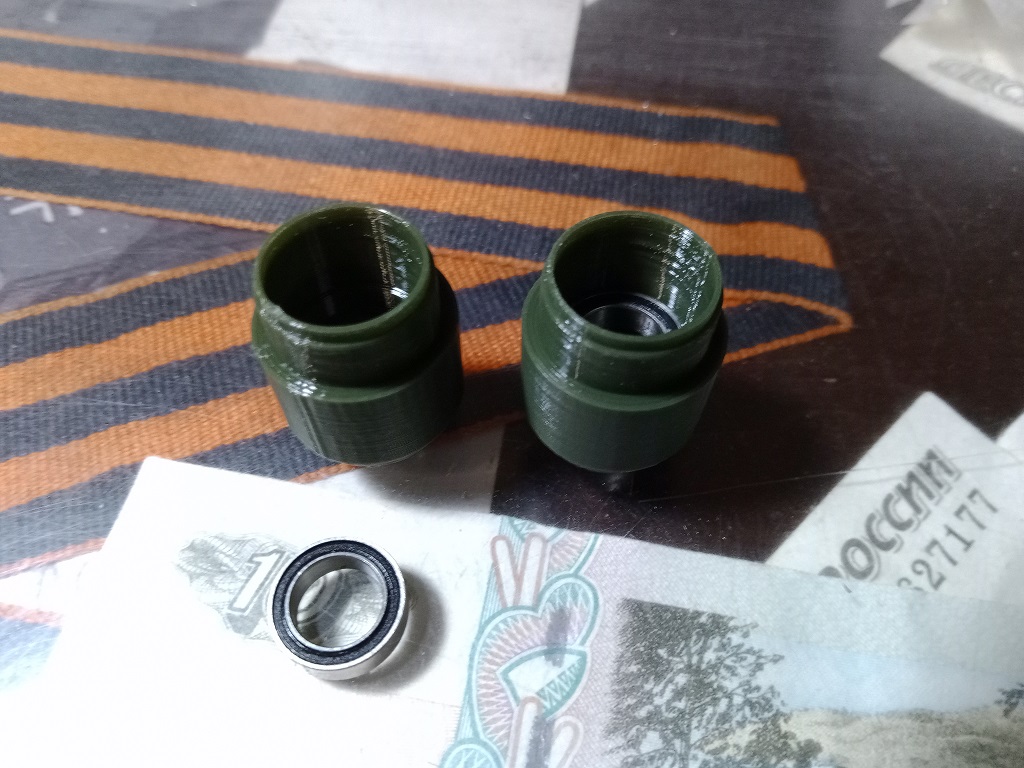

Третья итерация втулок. Исправлена одна неточность, подкорректированы отверстия для вала и оси ведущей звезды.
И у меня кончился пластик.
Убрал люфты рычагов балансиров. Всего-то надо было заменить стоящие под ними шайбы. С завода стоят шайбы 0,7 мм. Стоит поставить шайбы 0,5 мм, как болтанка сходит практически на нет. Разумеется винты, которыми крепятся к корпусу рычаги, стоит затягивать без фанатизма.
Балуюсь принтером.

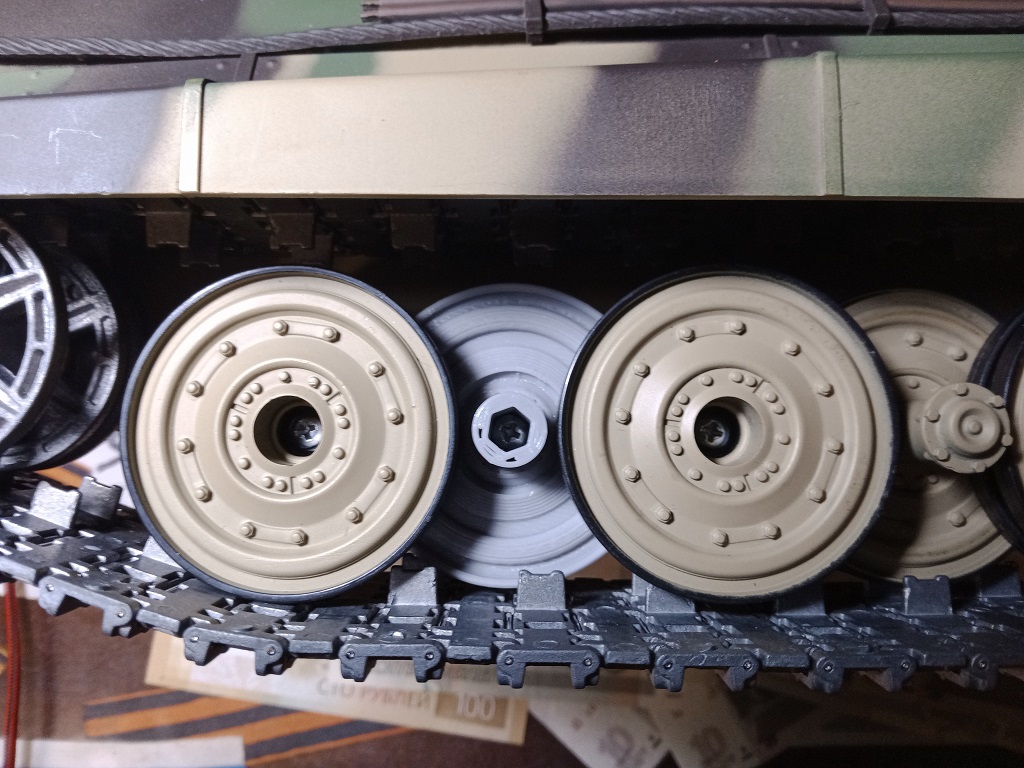

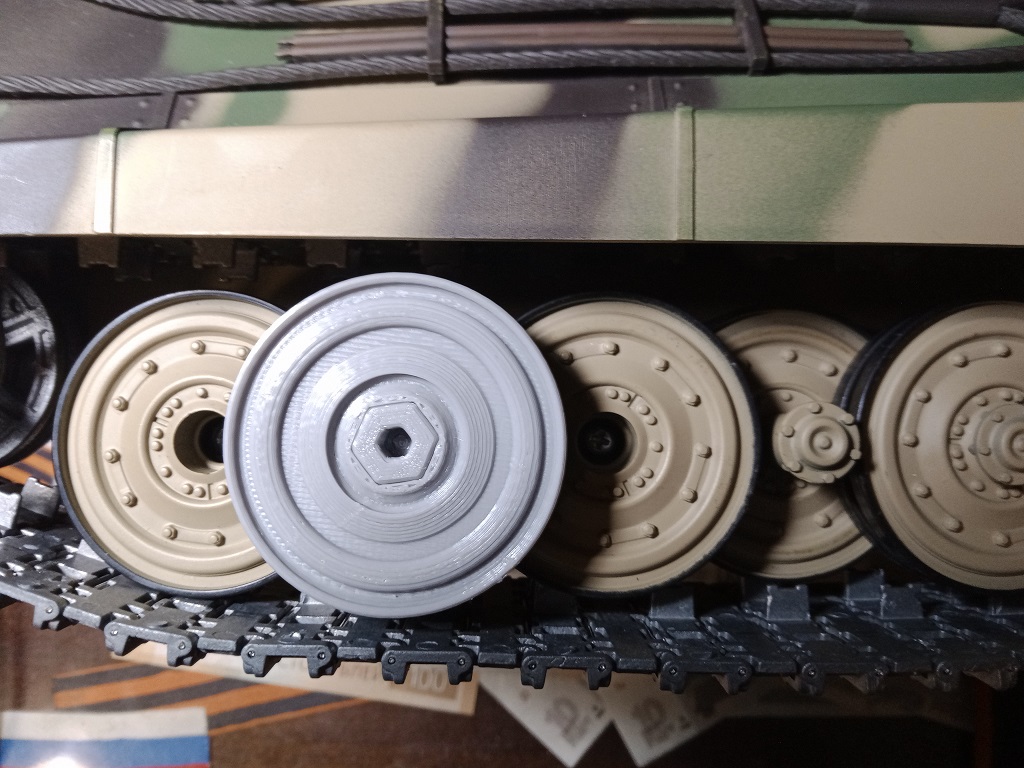

Попытка напечатать свои катки на подшипниках пока выглядит вполне ничего. Запас из трех подшипников MR95(те самые, из принтера) позволяют воткнуть один каток для примерки и прикидки.
Попутно пробую идею воткнуть третий ряд катков.
Измышлизмы о штампованных катках.
Пока три варианта.
Самый простой - односоставные. То есть штампуется "тарелка" и 1мм стали. Напрессовывается на втулку лицевыми сторонами наружу.
Дешево и сердито. Требуется один штамп.
Посложнее - коробка. По типу баночки от бальзама "Золотая звезда". Штампуются две "тарелки", одна вставляется в другую и напрессовываются на втулку.
Более детализированная деталь. Но, скорее всего, потребует уже двух штампов.
Дорого-богато - две половины с ободком. Штампуется две "тарелки", складываются "донцами" друг к другу и запрессовываются в кольцо-обод и надеваются на втулку.
Долговечное проработанное изделие. Один штамп, но потребует дополнительного токарного изделия в виде кольца-обода.
И это всё в утиль.
Итог бессонной ночи(да, меня понесло ):

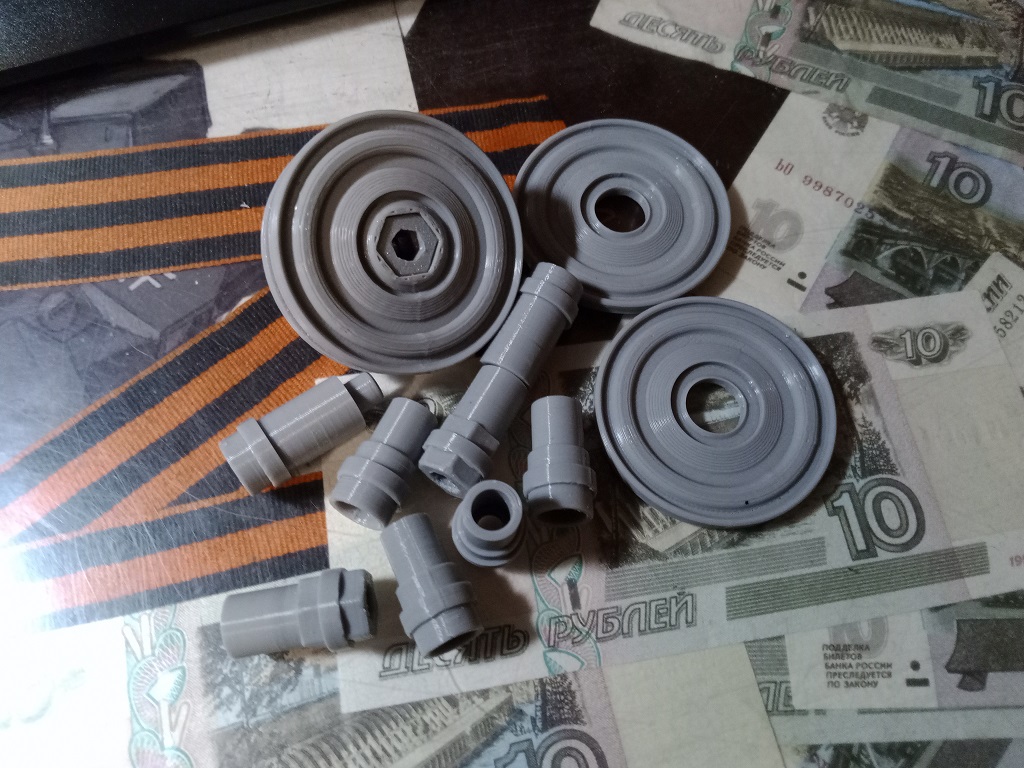

Это, как я самоназвал, низкая втулка с доп. втулкой на третий ряд катков.
Сейчас делаю высокую втулку.
От круглого профиля посадки катков отказался. Прокручиваются и недостаточно плотно сидят.
Шестигранные крепче и плотнее сидят, но тут приходится играть с допусками и срезать углы фасками, чтобы было проще надевать катки.
Итог бессонной ночи(да, меня понесло
Адерс вселился? Или Книпкамп?
Отредактировано frogfoot (26-11-2024 22:30:08)
Алерс вселился? Или Книпкамп?
Суётун вселился. А за стенкой кто-то ворчал про приваренные подшипники...
