Я о номерах обозначений на рисунке. См. выше. Просто сразу не подумал, что не все пройдут по ссылкам чтобы мысленно держать картинку перед глазами.

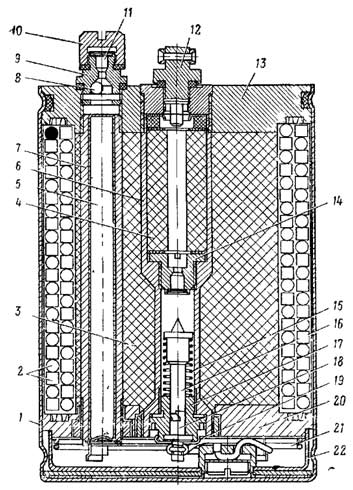

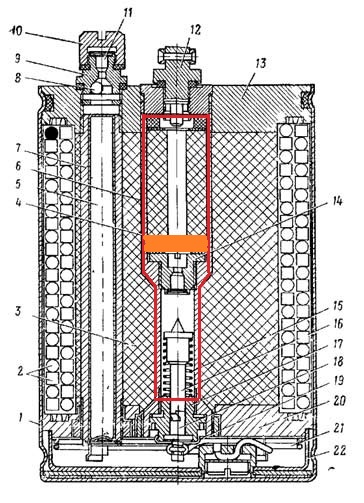

"Устройство.
Мина состоит из направляющего стакана (1), вдоль стенок которого изнутри уложены и закреплены с помощью эпоксидной смолы готовые поражающие элементы (2), заряда ВВ (3), вышибного порохового заряда из черного пороха (5); центральной металлической втулки (6) внутри которой размещены промежуточный детонатор (4), втулка с капсюль - воспламенителем (14), ударник (16) с пружиной (15), втулка ударника (17), пятка ударника (18), предохранительный колпачок (19); нижней крышки (20), натяжного тросика (21) и камеры (22).
Стакан сверху закрыт верхней крышкой (13), в которой  имеются пробка со скобой (12), ниппель (9) с колпачком (10), капсюлем-воспламенителем (11) и запорным шариковым клапаном (8).
Под пробку при окончательном снаряжении мины вставляется капсюль-детонатор (дульцем вниз).
На ниппель при окончательном снаряжении мины навинчивается взрыватель (МУВ-2, МУ-3 или МУВ-4) или накольный механизм системы управления или взрывателей МВЭ-72, МВЭ-НС..
При срабатывании взрывателя от действия ударника взрывателя воспламеняется капсюль-воспламенитель (11), который поджигает пороховой вышибной заряд (5). Шарик под давлением газов поднимается вверх и закрывает газам выход вверх.
Пороховые газы создают давление в камере (22). Под их действием сборка, состоящая из нижней и верхней крышек, центральной трубки, заряда ВВ и готовых поражающих элементов выбрасывается из стакана вверх. При этом происходит натяжение тросика (21), соединенного с пяткой  ударника (18). Пятка ударника скреплена с ударником соединением "ласточкин хвост.
При этом пятка тянет вниз ударник и нагружает пружину ударника. Когда тросик вытянется на всю длину хвостовая часть  ударника выходит из втулки ударника (17) и расцепляется с ударником.
Высвободившийся ударник бьет по капсюль-воспламенителю во втулке (14). От него взрывается капсюль-детонатор в центральной. От него взрывается промежуточный детонатор, а от него основной заряд мины."

Отредактировано Павел178 (04-12-2023 22:33:39)

...подгоняя "проволоку" под готовое, несимметричное по вертикали "отверстие"... причем так, чтобы не "загорелось" - а детонировало. ИМХО под готовую мину ОЗМ-72 расчитать и сделать... при мизерном приросте эффективности... Ну, такое себе.

Эм... я о чем сразу и написал - разрабатывать новый боеприпас имеет смысл. Возможно. Но - какое отношение "мини-ОЗМ" имеет к "переделке существующих запасов на ТМВ"? Обтачивать готовые заряды? Или еще что? Ом-м-м-м-м... ом-м-м-м... не, не понял.
З.Ы. Кстати, под сброс с мини-БПЛА столько разных "микробомбочек" уже есть вот только к ОЗМ-72 они никак и никоим боком.

Отредактировано Padavan147 (05-12-2023 02:48:02)

А, ну да, тут косяк мой.

Габаритные размеры: исполнительного блока:
диаметр - 31 мм;
высота - 90 мм.
длина - 90 мм;
Это МВЭ-НС. Если вы правильно определили размеры, то он сильно больше и, "проволоку" в таких габаритах разместить можно. Вопрос теперь в том, не проще ли будет взять более длинную шашку инициатора и -- снова -- в габаритах конденсатора. И-- самое главное -- а стоит ли овчинка выделки? потому что мину всё равно придётся переделывать...

Отредактировано Godunoff (05-12-2023 05:17:06)

Что же до новых боеприпасов - тут у меня такая идея. Надо выработать некий стандарт нагрузки на БПЛА, чтобы можно было нести целое число бомб. В лёгком классе (до 5кг) видятся перспективными 3 типа:
А) объёмно-детонирующий, для зачистки окопов; (длинный цилиндр хорошо компонуется на подвеску)
Б) осколочный - "вертикальный" - поражает лодки с десантом и те же окопы сверху; (тоже длинный цилиндр, но осколки только в нижней длинной стороне, обращённой к земле)

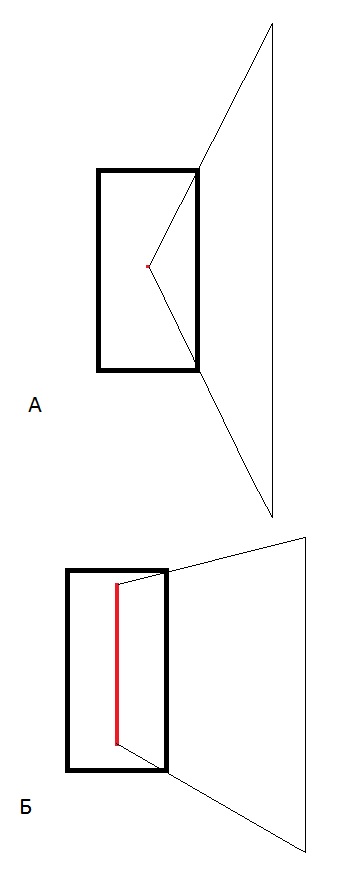

В) осколочный - "горизонтальный" с узким разлётом максимальной круговой площадью поражения (что-то типа обсуждаемой здесь модификации МОН-72, но специальной постройки)(если удастся надёжно поражать круг диаметром 50м одной 5кг бомбочкой - это серьёзно повлияет на рисунок БД как я считаю).

Отредактировано Павел178 (05-12-2023 16:56:18)
